Обзор:
Эта система непрерывно определяет температуру конца отлитого сляба машины непрерывной разливки. Сляб непрерывной разливки и окружающие факторы окружающей среды, такие как окалина из оксида железа, пар, окклюзия и другие факторы, учитываются при проектировании схемы. Выбор оборудования В то же время учитывается движение отлитой плиты. Точное обнаружение и передача температуры в реальном времени.
Выбор оборудования:
Обнаружение температуры
Для измерения температуры отлитого сляба выбран двухцветный встроенный высокотемпературный термометр компании Wuhan Zhongfeiyang Measurement and Control Engineering Co., Ltd. Диапазон измерения температуры: 400°C ~ 1400°C; установлен в прочном корпусе для непрерывного измерения. Оптимизация была принята для решения таких проблем, как засорение литой сляба паром или другими частицами (окалиной оксида железа) в окружающей среде, движение литой сляба или небольшое поле зрения из-за ограничений установки. Обеспечивает быстрый мониторинг в режиме реального времени высокотемпературных отлитых слябов.
Охлаждение оборудования
При использовании устройства вихревого воздушного охлаждения не требуется источник питания, необходим только сухой воздух для вывода низкотемпературного охлаждающего газа ниже 0 ° C для охлаждения трёх комплектов оборудования для определения температуры.
передача сигнала

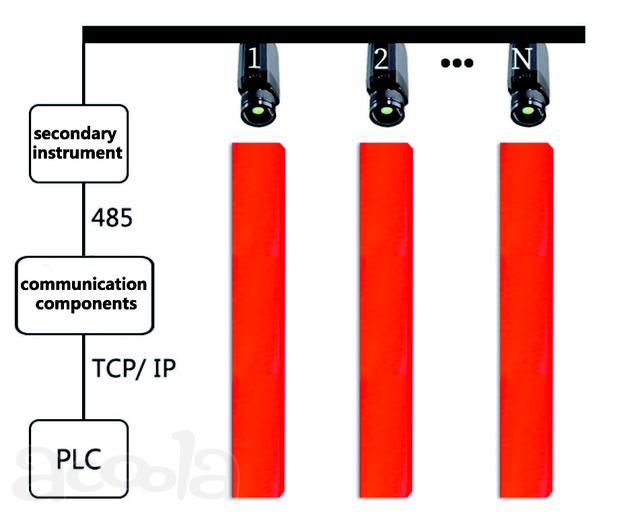

Между несколькими (многопотоковыми) измерительными устройствами система измерения и управления использует двунаправленную связь RS-485 между измерительным оборудованием и вторичным счетчиком, а между вторичным счетчиком и ПЛК используется связь по промышленной сети Ethernet или DP. В оборудовании передачи сигналов используется коммуникационное оборудование, поддерживающее многопротокольные сети.
Продувочное устройство (опционально)
Когда окружающая среда сильно заблокирована и основным препятствием являются газообразные вещества, такие как пар, рекомендуется использовать продувочное устройство. Продувочное устройство использует сухой воздух в качестве источника и управляется электромагнитным клапаном для запуска и остановки.
программное обеспечение
Программное обеспечение DataTemp используется для удаленной настройки и мониторинга измерительного оборудования, а программное обеспечение ScanTemp используется для анализа и обработки данных о температуре и устранения неверных сигналов. Программная модель используется для преодоления мешающих факторов, таких как пар и окалина оксида железа, а фактическая температура сляба отображается в реальном времени.
Функции:
1. Использование многослойного детектора Si/Si, высокая чувствительность;
2. Простая в использовании, прочная конструкция корпуса, соответствующая стандартам NEMA-4;
3. Двусторонняя связь RS-485/DP (может быть подключена к Интернету), поддерживает до 32 датчиков обнаружения с использованием определяемых пользователем методов сигнализации и синхронизированных аналоговых и цифровых выходов;
4. Используйте защитные устройства и устройства воздушного охлаждения, чтобы выдерживать высокие температуры окружающей среды;
5. Достичь точного измерения движущихся целей или целей, заблокированных пылью, дымом и другими частицами в атмосфере;
6. Использование пассивного охлаждающего устройства обеспечивает высокую эффективность охлаждения и минимальное обслуживание;
7. Используйте программное обеспечение для удаленной настройки, мониторинга, анализа и вторичной обработки данных для оптимизации измерения препятствий.
параметр:
Диапазон измерения: 600℃～1400℃;
Время отклика: 10 мс;
Спектральный отклик: двухцветный;
Точность: ±0,75%;
Повторяемость: ±0,3%;
Давление охлаждающего воздуха: > 0,5 кПа;
Поток охлаждающего воздуха: 24 л/мин;
Максимально допустимая температура: 165 ℃;
Выходной сигнал: 485/DP/4-20 мА;
Экологические стандарты: NEMA4 (IEC529, IP65) ;
