Обзор:
Лазерный доплеровский измеритель скорости и длины WGS-L030, разработанный компанией Wuhan Zhongfeiyang Measurement and Control Engineering Co., Ltd., представляет собой измерительный прибор, который измеряет скорость и длину движущихся в сети, высокотемпературных и высокоскоростных объектов с помощью высокоточный лазерный доплеровский датчик скорости. Используется для измерения скорости и длины горячекатаных полос на сталепрокатных станах.
Лазерный доплеровский прибор для измерения скорости и длины WGS-L030 в основном состоит из двух частей: аппаратной системы и системы программного обеспечения. Аппаратная система включает в себя набор лазерных доплеровских датчиков скорости для измерения относительной скорости движения горячекатаной полосы и скорости движения. Датчик. Вычислительный блок датчика основан на лазере. Данные измерений доплеровского датчика скорости рассчитывают длину стальной пластины, проходящей через датчик, и передают ее в главную систему толщиномера. Программное обеспечение в главной системе рассчитывает скорость. и длину горячекатаной полосы на основе данных вычислительного блока и отображает соответствующие данные и изменения, сигнализируется в соответствии с порогом отклонения, установленным программной системой или вручную. Аппаратное оборудование устанавливается на контуре или. L-образная рама над измерительной полосой на месте; система программного обеспечения в основном используется для анализа и обработки данных измерений полосы, собранных аппаратной системой. На панели дисплея отображаются данные о скорости и длине горячекатаной полосы, анализируемые программным обеспечением. отправляет команды управления и сигнализации в аппаратную систему.
Принцип измерения системы:

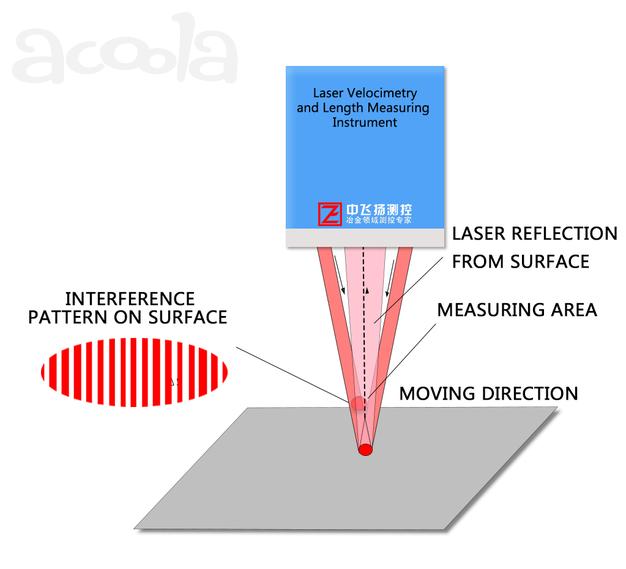

Принцип работы лазерного доплеровского датчика скорости показан на рисунке. Датчик скорости представляет собой прибор, использующий эффект лазерного доплера для измерения скорости движения жидкости или твердого тела. Обычно состоит из пяти частей: лазер, падающий оптический блок, приемный оптический блок, доплеровский сигнал и процессор данных. Основными преимуществами лазерного доплеровского датчика измерения скорости являются бесконтактное измерение, линейные характеристики и высокое пространственное разрешение. Лазерный доплеровский датчик скорости использует систему LDV современной оптоэлектроники и микропроцессорной технологии, которая позволяет легче выполнять двумерные или трехмерные измерения жидкости или твердого тела.
Частицы-трассеры лазерного зонда используют доплеровский сдвиг частоты света, рассеянного движущимися частицами, для получения информации о скорости. Поскольку это лазерное измерение, доплеровская частота имеет линейную зависимость от скорости и не имеет ничего общего с температурой и давлением. В настоящее время это самая быстрая скорость в мире. Прибор с высочайшей точностью измерения.
План состава системы:
Решение для резки фиксированной длины для измерения скорости и длины использует структуру системы, как показано на рисунке, для реализации лазерной доплеровской системы измерения скорости и длины. Сенсорная часть аппаратной системы использует набор лазерных доплеровских датчиков скорости, установленных на одной стороне или над плитой, которая проверяется на предмет вертикального диффузного отражения. Аппаратная система удаленно передает собранные данные в главную систему и в главную программную систему. основан на датчике. Интегрируя измеренные данные скорости за измеренное время, можно рассчитать длину контролируемой плиты и откалибровать сдвиг. Этот метод позволяет получить высокоточные и стабильные данные измерений.
параметр:
Ширина плиты: ≥100 мм
Длина плиты:> 2000 мм
Толщина плиты: 1～300 мм.
Скорость плиты: <10 м/с
Температура плиты: нормальная температура ~ 1150 ℃.
Точность измерения: ±0,05%
Разрешение: ± 0,05 мм
Точность повторения: 0,10 мм
Класс лазера: 2 (IEC60825-1:2014)
Уровень защиты: IP65
Метод связи: TCP/IP
Рабочая температура связи: 0℃-50℃
Направление: можно измерять как в прямом, так и в обратном направлении.
