Обзор:
Кристаллизатор - это оборудование для формования слябов при непрерывной разливке стали, а также сердцевина и ключевая технология машины непрерывной разливки стали. Основная функция измерителя вибрации кристаллизатора заключается в определении частоты вибрации, амплитуды, скорости отклонения, фазы, кривой траектории вибрации и т.д. вибрационного стола кристаллизатора. Благодаря обнаружению и настройке прибора обнаружения кристаллизатор может отклоняться. По заданной амплитуде, частоте и форме волны характеристики перемещаются по внешней дуге машины непрерывного литья заготовок.
Без регистрации данных измерителя отклонения кристаллизатора фактические параметры вибрации вибростола кристаллизатора и параметры процесса заготовки во время производственного процесса не могут быть эффективно известны, в результате чего оператор не может регулировать производственный процесс кристаллизатора в режиме реального времени. на основе параметров реального времени на производственной площадке.
Оборудование для измерения отклонения кристаллизатора непрерывной разливки, независимо разработанное нашей компанией, подходит для различных форм, таких как слябы, квадратные заготовки, круглые заготовки и заготовки специальной формы. Система эффективно определяет состояние движения кристаллизатора и получает фактические голографические параметры вибрации пластины вибрационного стола, а также отрицательное проскальзывание и другие параметры процесса. Технические специалисты могут сформулировать стратегии управления кристаллизатором на основе этих фактических параметров для повышения производительности и качества продукции в безопасном и надежном диапазоне.
Структура оборудования:

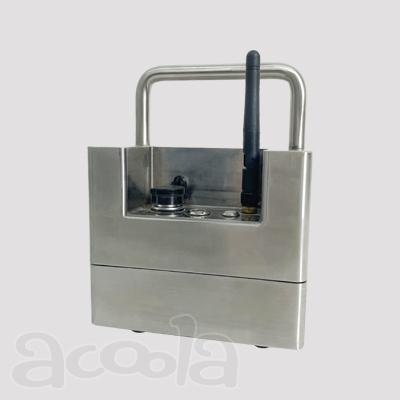

Измеритель виброотклонения кристаллизатора непрерывной разливки в основном состоит из сенсорной системы, схемы формирования сигнала сенсора, силовой цепи, модуля синхронного сбора данных, кабеля связи и системы программного анализа данных.
В измерителе вибропрогиба кристаллизатора установлены три датчика осевого ускорения, один из которых обнаруживает сигнал вибрации в вертикальном направлении (ось Y), а два других обнаруживают сигнал вибрирования в горизонтальном направлении (ось X и Z). . Сигнал, полученный датчиком, обрабатывается препроцессором и модулем предварительной обработки. Сигнал вибрации и сигнал состояния датчика фильтруются и нормализуются различными способами, а затем отправляются в синхронный сборщик данных для оцифровки и извлечения признаков. Программное обеспечение главного компьютера. Процесс получения различных параметров вибрации и параметров процесса, требуемых пользователями.
Функции устройства:
Для сбора трехмерных данных вибрации кристаллизатора X/Y/Z используется высокоточная сенсорная система и высокочувствительный осевой акселерометр для комплексного определения состояния вибрации оборудования, включая:
1) Определить частоту вибрации вибростола кристаллизатора.
2) Определить амплитуду вибрации стола кристаллизатора.
3) Определить скорость отклонения вибрации
4) Обнаружение бокового отклонения, продольного отклонения, фазы и разности фаз вибрационного стола кристаллизатора.
5) Трехмерное отображение траектории вибрации, а траекторию вибрационного стола можно просматривать с 6 сторон вибрационного стола (X-Y, X-Z, Z-Y).
Системное программное обеспечение использует интерактивный графический интерфейс «человек-компьютер», который может отображать состояние вибрации кристаллизатора в режиме реального времени. Функции программного обеспечения включают в себя:
1) Отображение кривой данных в реальном времени: форма волны вибрации, частота вибрации, анализ наложения сигналов.
2) Отображение одноосной кривой, отображение многоосной кривой, амплитуды, ускорения, трехмерного графика.
3) Просмотр исторических кривых
4) Создать отчет об испытаниях
5) Дайте советы по раннему предупреждению
6) Функция спектрального анализа
7) Долгосрочное хранение данных
Портативный метод измерения может обеспечить беспроводную дистанционную передачу портативного оборудования обнаружения и прост в эксплуатации.
Обеспечивает полноэкранный обзор параметров обнаружения, отображая все данные, включая параметры вибрации и параметры процесса. При этом расчёт и отображение спектра вибрации осуществляется в режиме реального времени.
Он используется для оценки потери кадров всей формы сигнала вибростола и определения наличия проблем с установкой вибрационного устройства.
Управление сигналами тревоги: записывайте различные данные сигналов тревоги в режиме реального времени, чтобы проанализировать причины сигналов тревоги и оценить влияние сигналов тревоги на производство.
Настройка параметров: пользователи могут онлайн установить идеальное значение вибрации и нормальный рабочий диапазон для различных стальных материалов, установить пределы сигнализации, а также сэкономить время на базе данных и другой информации.
Устройство может работать непрерывно более четырёх часов после одной зарядки.
Интегрируйте встроенное обрабатывающее оборудование для реализации множества функций, таких как сбор, отображение, анализ и составление отчетов данных.
Его можно гибко настроить в соответствии с характеристиками кристаллизатора и требованиями пользователя и подходит для всех типов кристаллизаторов, таких как квадратные заготовки, слябы, круглые заготовки и т.д.
Поддерживает функции проводной и беспроводной передачи данных, прост в использовании.
Используйте блокнот для получения собранных данных, используйте его для работы и обнаружения на месте, а также удобно анализировать и обрабатывать данные.
Технические параметры оборудования:
Количество каналов измерения: 3 канала вибрации (ось X, Y, Z) ;
Датчик вибрации: датчик ускорения при высокой температуре;
Диапазон обнаружения системы: амплитуда ± 10 мм, отклонение ± 2 мм;
Диапазон обнаружения частоты: 0 ~ 600 импульсов в минуту;
Точность определения амплитуды: ±0,03 мм;
Точность определения амплитуды отклонения: ±0,02 мм;
Точность определения частоты: ≤0,2 импульсов в минуту;
Точность определения фазы: ≤1 мс;
Точность определения скорости перекоса: 1%;
Время использования без внешнего источника питания: 4 часа;
Метод передачи: проводная цифровая передача или беспроводная передача;
Особенности оборудования:
1. Фактическое состояние вибрации заменяет идеальное состояние вибрации. Фактическое состояние вибрации стола используется для разработки стратегии управления, чтобы вибрационный стол мог производить более точную вибрацию.
2. Удобный метод обнаружения. Оборудование можно использовать для испытаний на месте в любое время, чтобы производственная площадка могла своевременно определить рабочее состояние оборудования на месте, чтобы в любое время можно было внести в оборудование производственные коррективы.
3. Эффективные методы работы и платформы обработки. Высокоинтегрированное оборудование, разработанное с использованием встроенных технологий, работающее в условиях высоких температур и суровых условий, эта система может всесторонне обнаруживать трёхосные данные XYZ и имеет высокоскоростную платформу для вычислений и обработки данных для анализа и обработки данных в реальном времени.
4. Мощная функция базы данных. В базе данных реализованы режимы компьютерного автоматического управления и ручного управления. Она содержит таблицы для записи исторических данных и данных сигналов тревоги, а также таблицы настройки рабочих параметров для системы мониторинга. Регулируя выходной диапазон, вы можете получить наилучший выходной эффект.
