Введение:
Многофункциональный прибор для измерения зазора между валками. В процессе производства машины непрерывного литья заготовок, чтобы гарантировать качество производимого сляба, необходимо строго контролировать характеристики параметров всех аспектов направляющего ролика машины непрерывного литья заготовок в пределах определенного диапазон ошибок. Поскольку оборудование машины непрерывного литья заготовок относительно велико, а производственная среда относительно сурова, вручную измерить производительность машины непрерывного литья заготовок сложно, и многие параметры трудно измерить. По этой причине крайне важно иметь комплект оборудования, которое может моделировать волочение слябов для измерения производительности различных параметров машины непрерывного литья заготовок. В многофункциональном приборе для измерения зазора между валками используются различные датчики для измерения величины зазора между валками машины непрерывной разливки, величины дуги секции непрерывной разливки, качества вращения валков и давления распыления воды при моделировании волочения стали. Измеряя рабочие параметры машины непрерывного литья заготовок, качество машины непрерывного литья заготовок можно узнать в режиме реального времени, что позволяет обслуживающему персоналу машины непрерывного литья заготовок анализировать результаты измерений и находить проблемные места оборудования машины непрерывного литья заготовок. Если эти проблемы не будут обнаружены и решены вовремя, изделия непрерывной разливки будут повреждены, ухудшится качество стали, появятся утечки стали во время разливки, поверхностные и внутренние трещины, отклонение центральной линии и другие проблемы.
Измерение зазора между валками:
Значение зазора рулона:
Измеряя расстояние между рядом направляющих роликов внутренней и внешней дуги на рольганге машины непрерывной разливки, его можно использовать для установки правильного расстояния между валками для каждой пары направляющих роликов в машине непрерывной разливки слябов.
Выравнивание дуги внешнего направляющего ролика:
Измеряя отклонение между положениями направляющего ролика внешней дуги и двух соседних направляющих роликов машины непрерывного литья заготовок и исходным проектным положением машины непрерывного литья заготовок, можно получить состояние выравнивания направляющего ролика внешней дуги.
Вращение направляющего ролика:
Измерив, вы сможете узнать, может ли каждый направляющий ролик свободно вращаться.
Давление распыления воды:
Измеряя разбрызгивание вторичной охлаждающей воды в различных положениях по ширине машины непрерывного литья заготовок, чтобы судить о работе системы водяного охлаждения, можно точно определить, является ли разбрызгивание воды в определенной точке нормальным.
Основные компоненты измерителя зазора между валками:

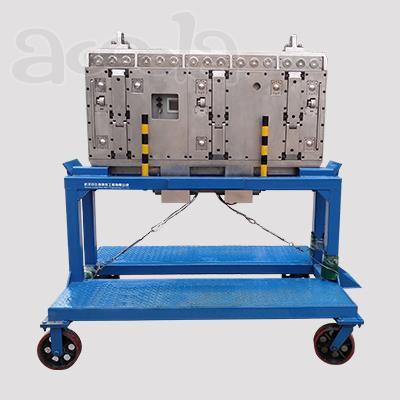

1. Корпус измерителя межвалкового зазора, используемый для измерения секторного сечения непрерывной разливки.
2. Измеритель зазора ролика и соединительная цепь заглушки.
3. Цепь стойки для хранения измерителя зазора роликов
4. Зарядное устройство: 24 В, 5 А.
5. Калибровочное оборудование
6. Пульт дистанционного управления
7. Ноутбук
8. Принтер
9. Кабель передачи данных
Технические параметры:
1. Диапазон измерения зазора между валками: 210 мм, 230 мм (может быть настроен в соответствии с требованиями дизайна) ;
2. Точность измерения зазора между валками: 0,01 мм;
3. Диапазон измерения дуги: ±80°;
4. Точность измерения дуги: 0,01°;
5. Диапазон измерения распыления: уровни 0-10;
6. Точность измерения распыления: ±1;
7. Время использования батареи:> 3 раза;
